導讀：鍋爐排污擴容器標準：定期排污膨脹器也稱定期排污擴容器，設計與制造應按壓力容器GB150—98進行。定期排污膨脹器是與鍋爐的定期口連接的，是用來將鍋爐的定期減壓擴容，排污水在

定期排污膨脹器介紹：

定期排污擴容器也稱定期排污膨脹器是將鍋爐定期排污水或壓力比定期排污膨脹器-高的排出的廢熱水，經過減壓、擴容分離出二次蒸汽和廢熱水。二次蒸汽排入大氣或作為熱-利用，廢熱水一般經排污降溫池排入下水系-。鍋爐排污水具有和鍋爐相同的工作壓力及其壓力下的飽和水溫，在定期排膨脹器-設有節流閥降低壓力，以便在定期排污膨脹器內擴容、降溫，分離出二次蒸汽。所以對二次蒸汽和廢熱水作為熱-加以利用，可以回收部分鍋爐排污損失的熱量，提高鍋爐-率。

鍋爐排污擴容器標準：

定期排污膨脹器也稱定期排污擴容器，設計與制造應按壓力容器GB150—98進行。定期排污膨脹器是與鍋爐的定期口連接的，是用來將鍋爐的定期減壓擴容，排污水在定期排污膨脹器內-熱膨脹分離為二次蒸汽和廢熱水，并在膨脹器內經擴容、降壓、熱量交換，然后排放，二次蒸汽由-門的管道引出，廢熱水通過浮球液位閥或溢流調節閥自動排走，熱能可以得到回收再利用。定期量隨鍋爐給水負荷變化自動調節，保持相對穩定的排污率。

定期排污擴容器結-規格：

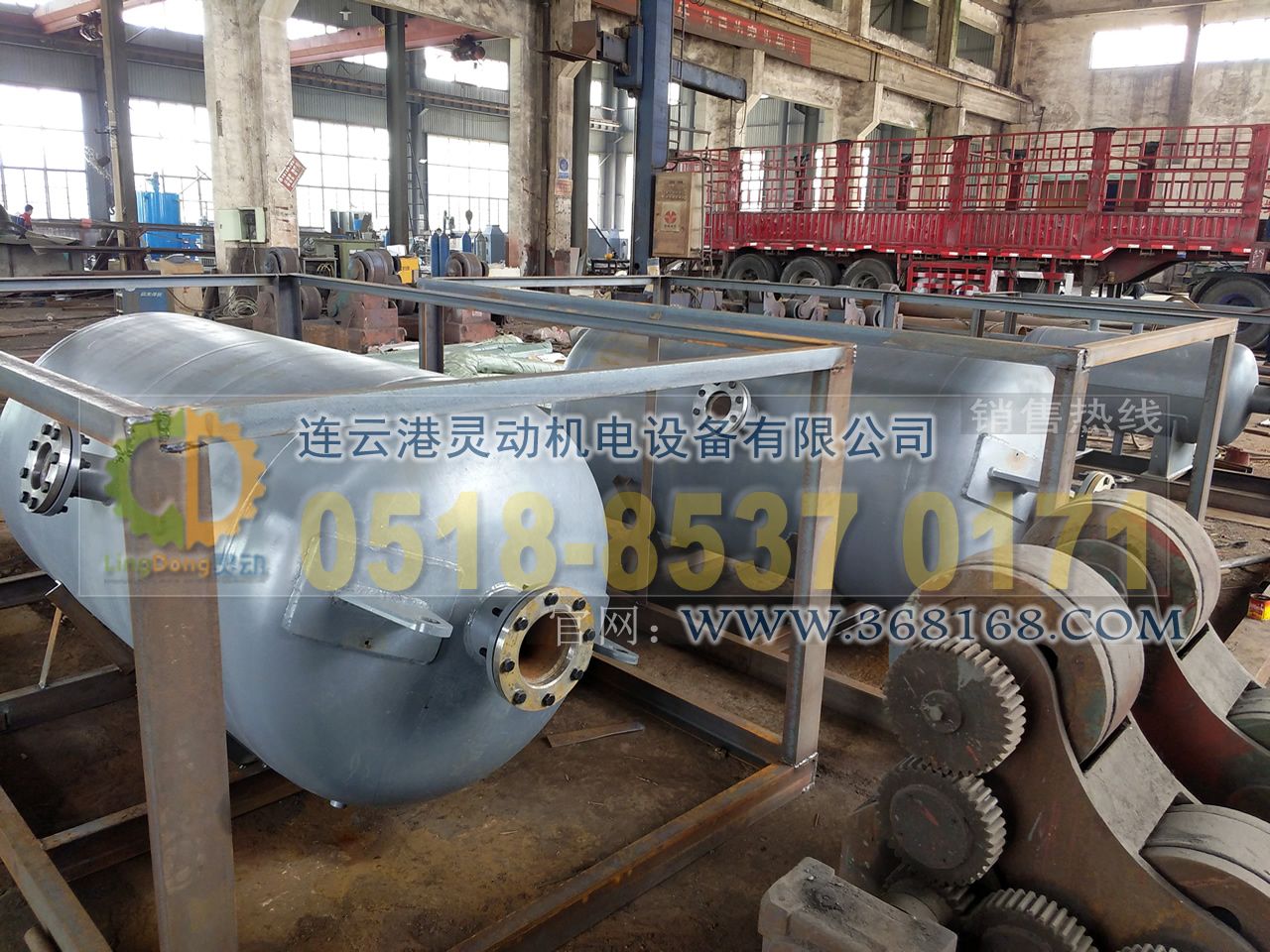

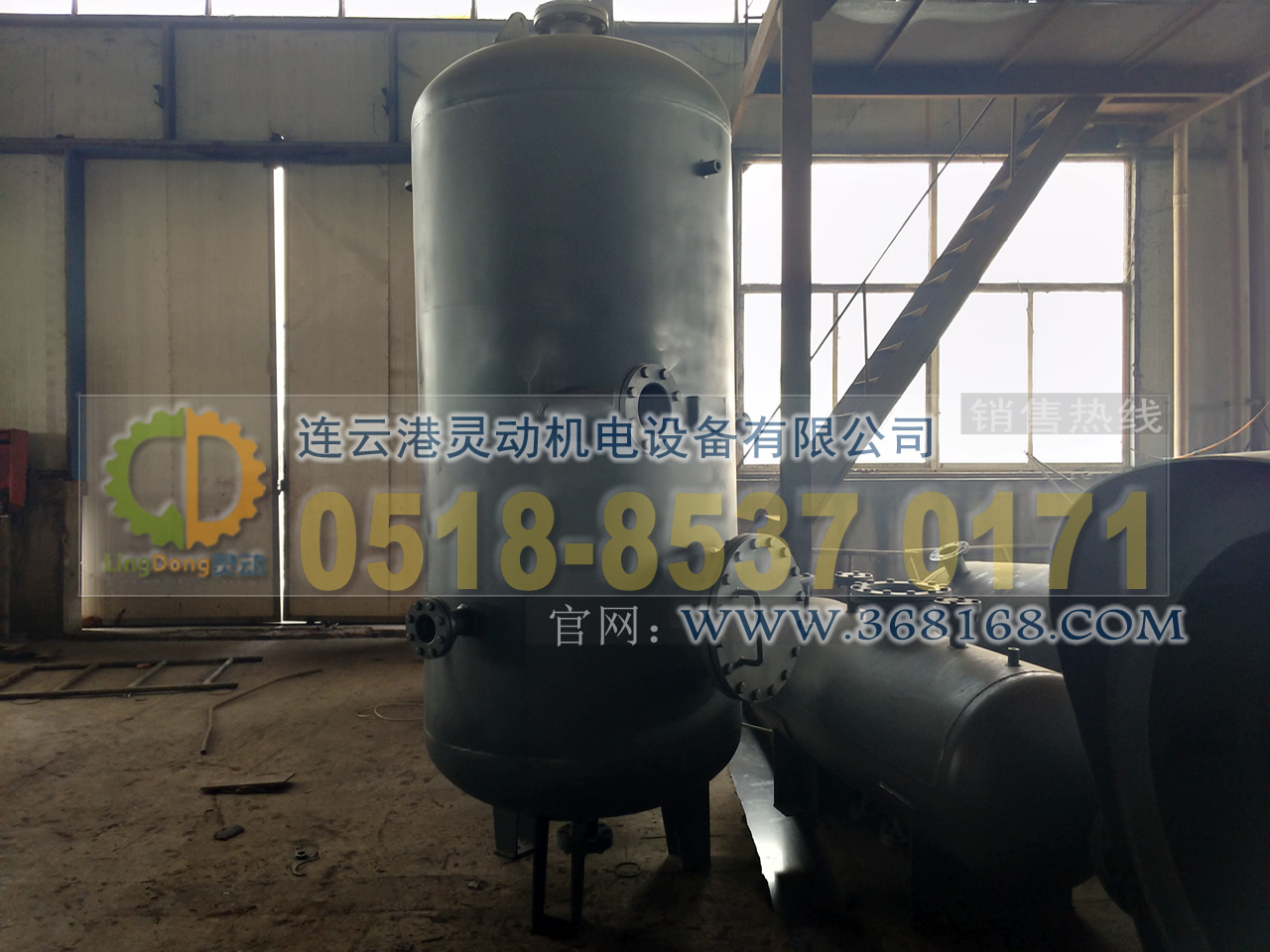

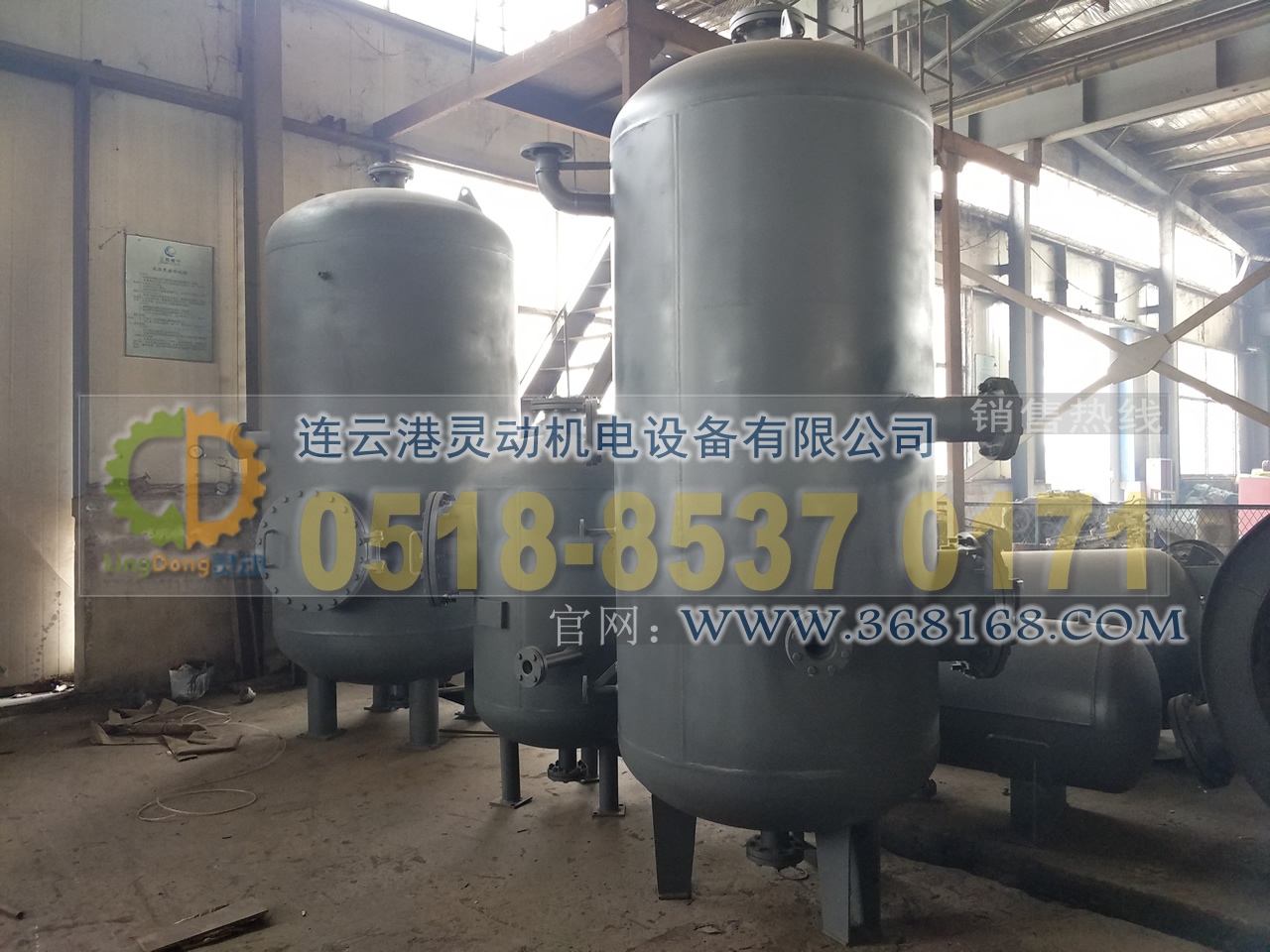

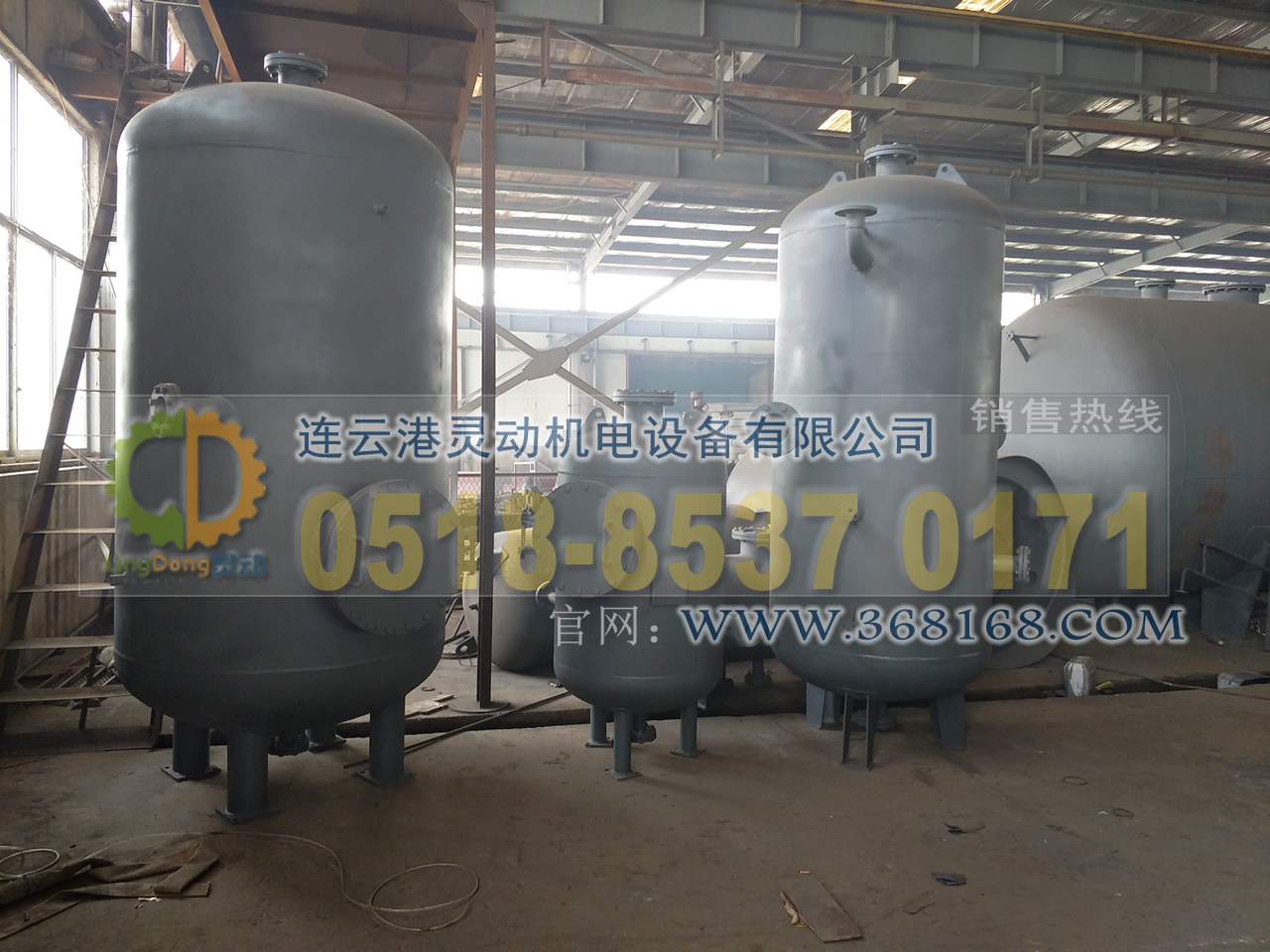

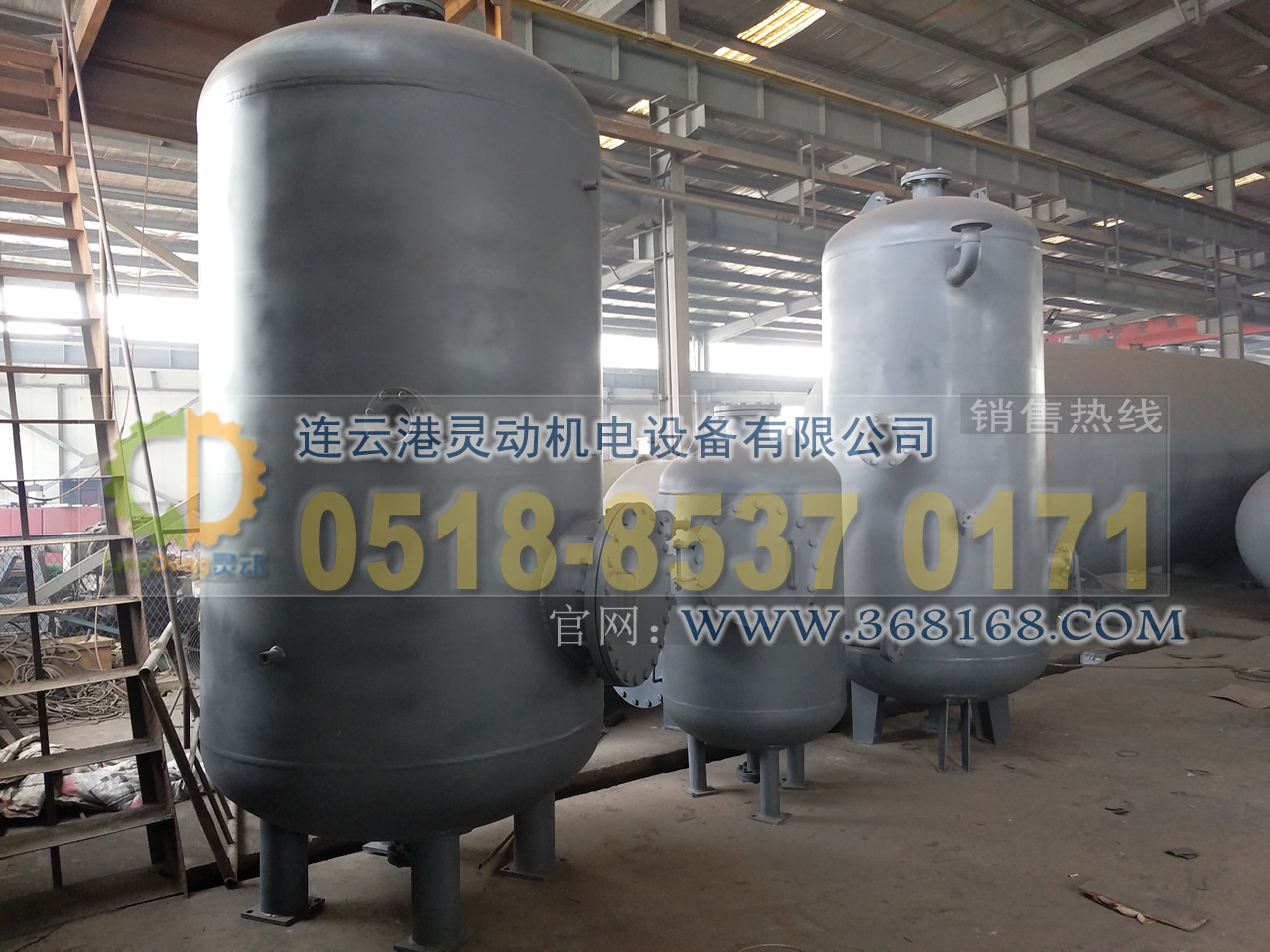

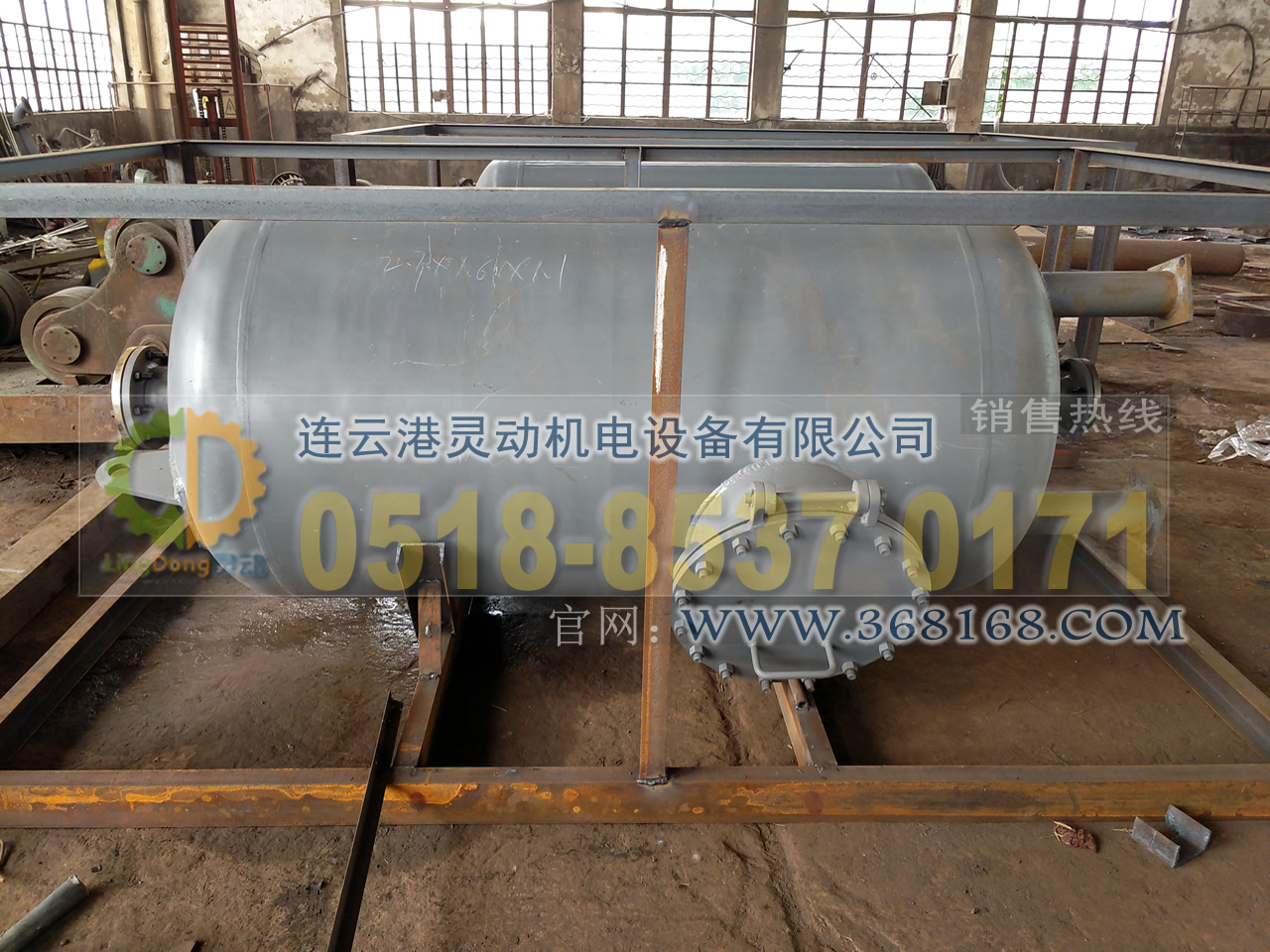

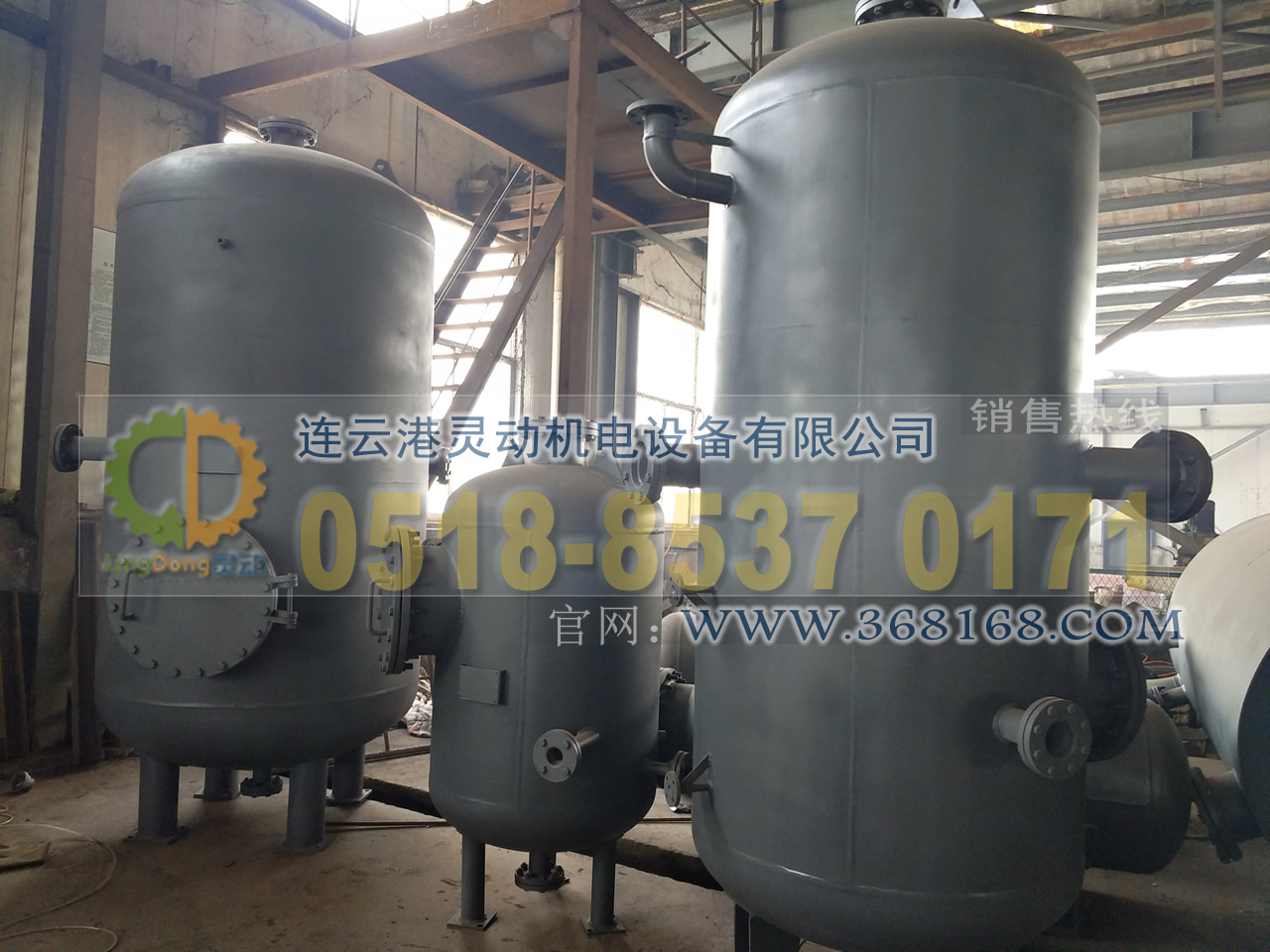

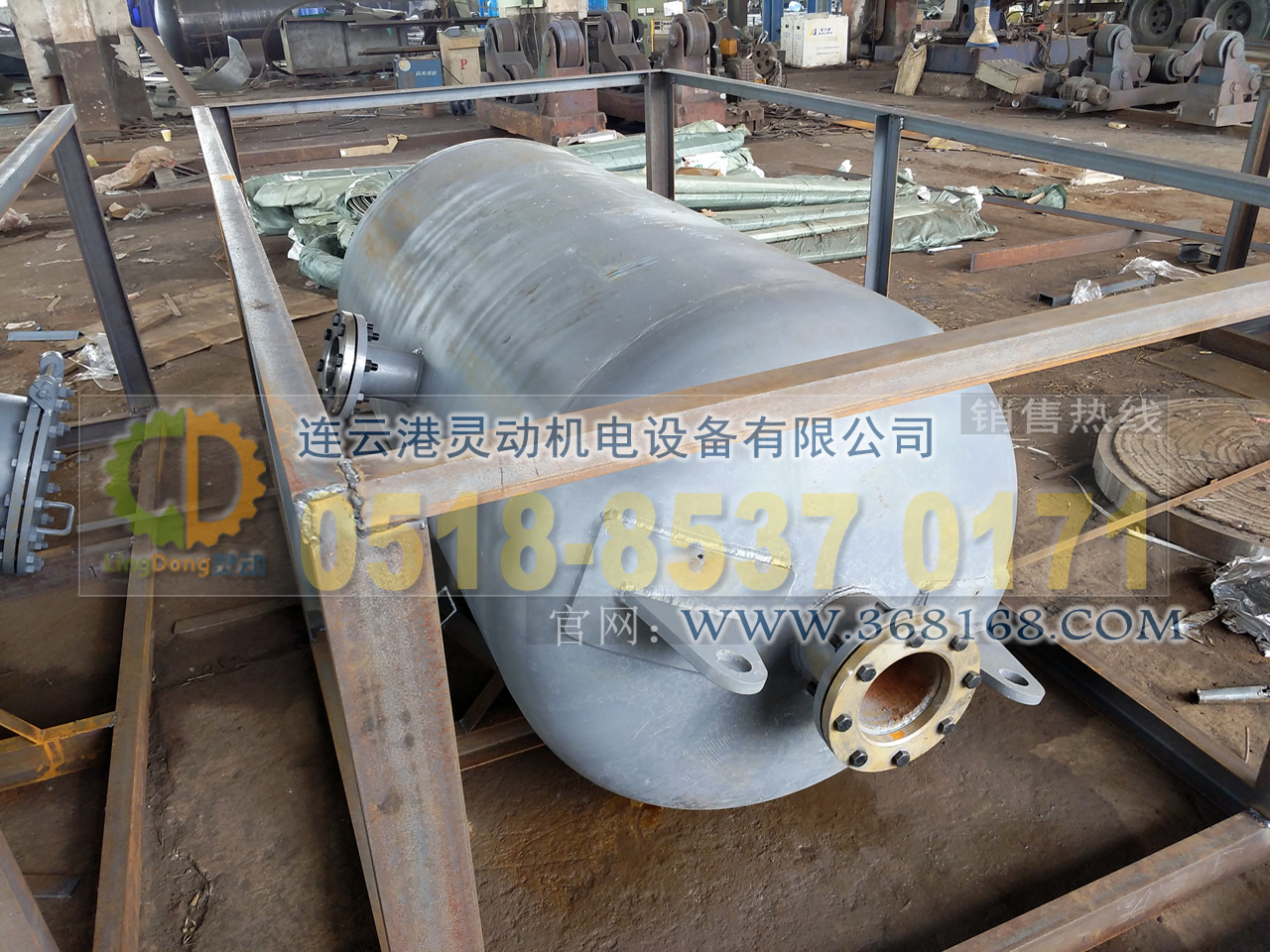

鍋爐排污膨脹器由主體、管系及附件等組成。定期排污擴容器的主體為-圓柱形殼體加內部裝置組成。內部裝置有隔板、百葉窗汽分離器和用于控制調節閥的浮球等。為了便于-修，或采用法蘭聯接式殼體，或在殼體上裝上人孔。定期排污膨脹器的型式分為立式和掛式兩種：立式定期排污擴容器的支座在底部可安放在地面上，掛式定期排污膨脹器的支座在腰間，可安放在平臺上，此外，外部裝有安全閥、壓力表、水位調節閥、液面計等附件。

定期排污膨脹器的選型：

定期排污擴容器廠家以及--的增加使得--用戶-從選擇，--，要-選擇合適的產-，-主要的就是要了解自己的工況；其次就是要清楚自己的要求；在選擇生產廠家的時候注-了解：生產廠家的基本資料，生產廠家的資格資質以及生產廠家的技術水平。只有這樣才可以確保設備的-。

定期排污擴容器訂貨須知：

1、告知排污量即容積。

2、工作壓力和工作溫度。

3、設計壓力和設計溫度。

-出-勢

定期排污膨脹器技術-能：

定期排污擴容器主要是將鍋爐的定期污水降壓擴容，定期排污水在較低壓力下發生二次沸騰，得到-部分二次蒸汽，同時使排污水降溫；二次蒸汽與排污水在定期排污擴容器,定期排污膨脹器內進行分離，分離出的蒸汽從上部的出口排出，排污水從下部的污水口排入地溝。

定期排污擴容器工作過程：

鍋爐排污水均勻地排入鍋爐排污擴容器，排污水在外殼-部的圓筒隔板-作切向運動，并且立即汽化成二次蒸汽，它經過上部百頁窗式的汽水分離器進行汽水分離后，再經定排-部的出口引出，而留下的排污水則通過水位調節閥排放。

定期排污膨脹器運行注意事項：

1、當鍋爐需要大量排污時，或液位調節閥故障時，應開通旁路閥加大排污。

2、-部排汽閥的開度應調控，以保持定排內的工作壓力。

3、調整液位調節閥的開度，使定排的水位在水位計的-間位置。

4、安全閥的工作壓力須按規定整定。

工作原理

定期排污膨脹器的工作原理：

鍋爐排污水均勻地排入排污擴容器，排污水在外殼-部的圓筒隔板-作切向運動，并且立即汽化成二次蒸汽，它經過上部百頁窗式的汽水分離器進行汽水分離后，再經定排-部的出口引出，而留下的排污水則通過水位調節閥排放 . 來自鍋爐的定期排污水為鍋爐工作壓力下的飽和水，溫度高、焓值大，若-然降低其壓力，水的汽化-降低，使原來的飽和狀態被破壞，-部份水放出過熱熱量成為-壓力下的飽和水，-部分水吸收蒸發潛熱而成為蒸汽。這種蒸發稱為閃蒸蒸發。定期排污擴容器就是利用閃蒸蒸發的原理來-得二次蒸汽的，其有-定參數的鍋爐排污水從管道-然被輸入體積比管道大若干倍的膨脹器后，壓力降低，體積增大，從而閃蒸蒸發出蒸汽。同時，定期排污膨脹器依靠離子分離，-力分離和分子摩擦力分離來將氣、水分開，從而-得低含鹽量的二次蒸汽，排污水從切向管進入定期排污膨脹器，使流體旋轉，產生的蒸汽沿定期排污擴容器上升，經過--空間后再通過百葉窗汽水分離裝置-后分離，從而完成汽與水的整個分離過程。

技術參數

鍋爐定期排污膨脹器技術參數：

型號	設計壓力MPa	設計溫度℃	工作壓力MPa	工作溫度℃	容積m³	設備-量kg
DP-0.8	0.17	150	0.15	127	0.8	396
DP-3.5	0.17	150	0.15	127	3.5	1062
DP-7	0.17	150	0.15	127	7	1820
DP-7.5	0.17	150	0.15	127	7.5	1880
DP-12	0.17	150	0.15	127	12	2685
DP-16	0.69	200	0.15	≤170	16	5132
DP-35	0.17	150	0.15	127	35	6835
DP-7.5-I	0.79	300	0.15	300	7.5	2488
